气动薄膜调节阀概述

气动薄膜调节阀、执行机构、调节机构

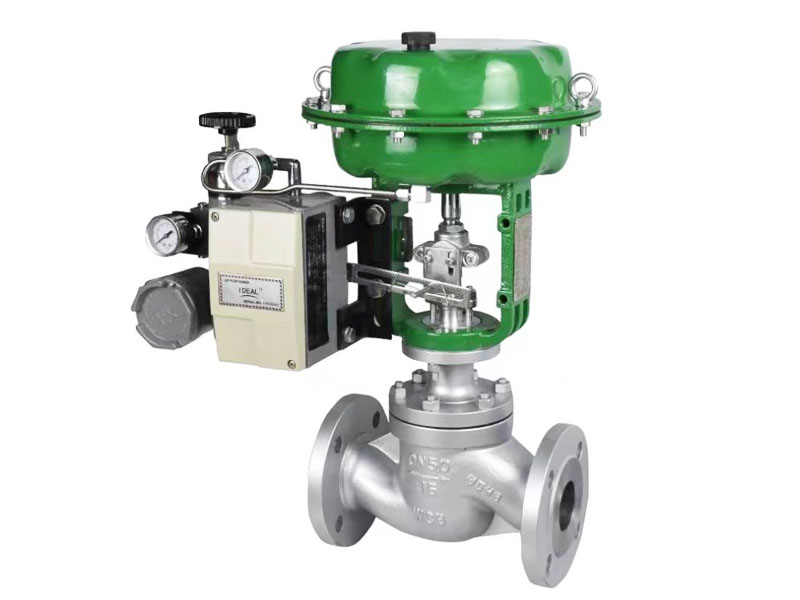

‌气动薄膜调节阀‌是一种由气动执行机构和调节阀两部分组成的调节阀产品，广泛应用于石油、化工、制药、冶金、电站等工业部门，用于控制管道内的温度、压力、液位、流量等工艺参数。

结构组成

气动薄膜调节阀主要由气动薄膜执行机构和调节阀组成。执行机构包括上膜盖、下膜盖、薄膜膜片、推杆、弹簧、调节件、支架和行程显示板等部件。正、反作用执行机构的结构基本相同，主要区别在于输入信号和推杆的位置。

工作原理

气动薄膜调节阀通过气动执行机构接收输入信号，驱动阀芯移动，从而调节介质的流量。执行机构的输入输出特性呈现线性关系，输出位移量与输入信号压力之间成线性关系。通过调节件的调整，可以改变弹簧初始力，从而改变执行机构的推力‌。

特点

‌线性关系‌：执行机构的输入输出特性呈现线性关系，输出位移量与输入信号压力之间成线性关系。

‌推力可调‌：通过调节件的调整，可以改变弹簧初始力，从而改变执行机构的推力。

‌自锁功能‌：可添加自锁装置，实现控制阀的自锁和保位。

‌阀门定位器‌：可添加阀门定位器，实现阀位检测和反馈，提高控制性能。

‌位移转换装置‌：可将直线位移转换为角位移，用于旋转阀体。

‌手轮机构‌：在自动控制失效时，可通过手轮进行降级操作，提高系统可靠性。

应用场景

气动薄膜调节阀适用于大流量、高压降和泄漏少的场合，如石油化工、制药、冶金等工业部门。其结构形式多样，包括直通单座式和直通双座式等，后者具有流量大、不平衡力小和操作稳定的特点‌。
