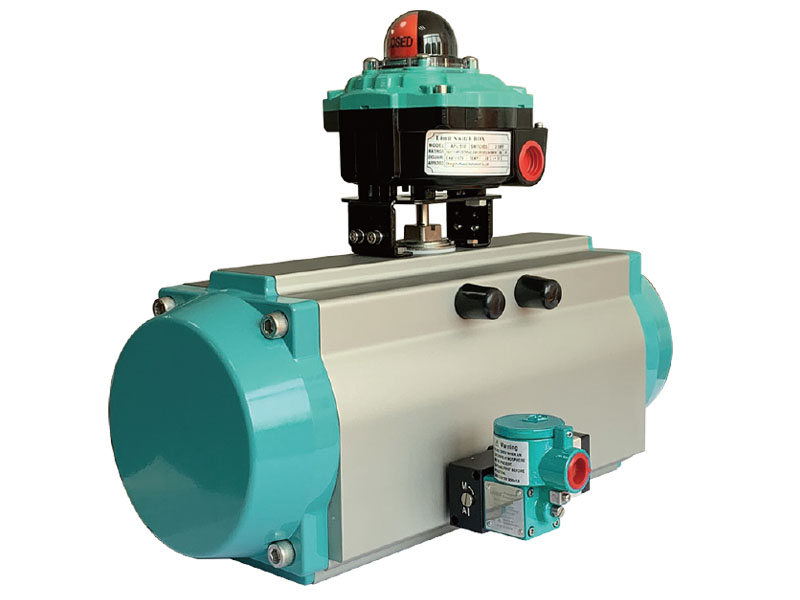

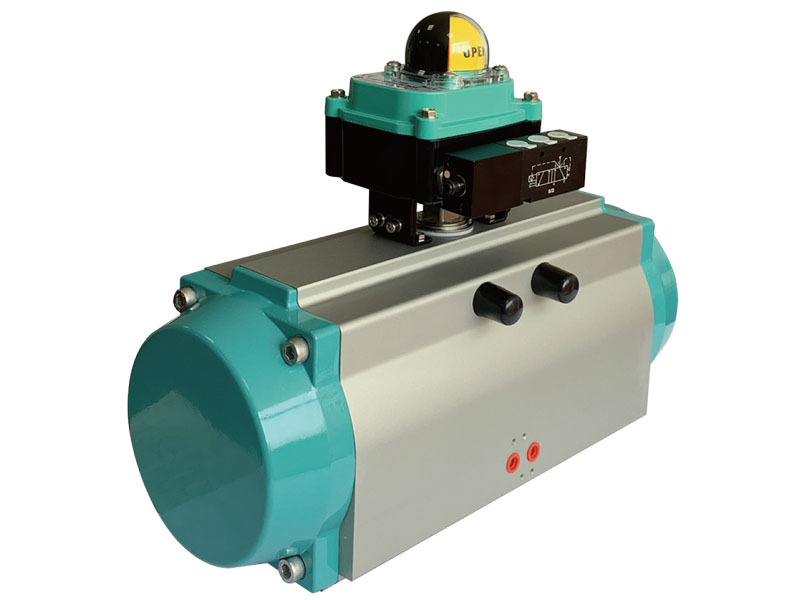

AT气动执行器

双活塞齿条与齿轮转动结构、正反作用形式、智能阀门定位器

‌AT气动执行器‌是由天津一标阀门自主设计、开发、制造的一款产品，其执行机构和调节机构是统一的整体，分为薄膜式和活塞式两类。活塞式行程长，适用于要求有较大推力的场合，可以直接带动阀杆，也可以和蜗轮蜗杆等配合使用；而薄膜式行程较小，只能直接带动阀杆。

结构特点

AT气动执行器采用双活塞齿条与齿轮转动结构设计，分为双作用与单作用（弹簧复位）两种形式。正作用形式是信号压力增大时推杆向下，反作用形式是信号压力增大时推杆向上。这种执行机构的输出位移与输入气压信号成正比例关系，信号压力越大，推杆的位移量也越大。当压力与弹簧的反作用力平衡时，推杆稳定在某一位置‌。

工作原理

AT气动执行器的工作原理是通过气源压力驱动活塞移动，进而带动齿轮旋转。当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴逆时针方向旋转。反之，气源压力从气口进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴顺时针方向旋转。

应用场景

AT气动执行器广泛应用于化工、炼油等对安全要求较高的生产过程中，因其结构简单、输出推力大、动作平稳可靠、安全防爆等优点，在煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置‌。此外，AT气动执行器还可以装配智能阀门定位器、电磁阀、回讯器限位开关、手轮机构、空气过滤减压阀等，进一步提升了其智能化和可靠性‌。
