气动对夹衬胶蝶阀

气动对夹衬胶蝶阀概述

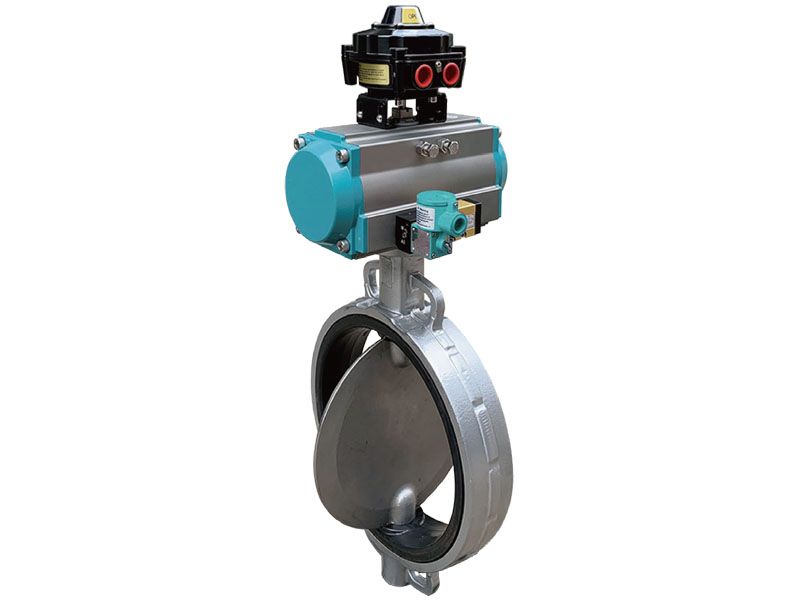

‌气动对夹衬胶蝶阀‌是一种结合了气动执行器和蝶阀结构的阀门，主要用于流体介质的调节和控制。其工作原理是通过气动执行器驱动蝶板的旋转，从而实现对流体介质的调节或切断。当气动执行器接收到控制信号后，通过气源压力驱动执行器内部的活塞，使得阀杆上的传动结构产生位移，进而带动蝶板旋转。蝶板的旋转角度决定了流体通过阀体的通道大小，从而实现调节或切断‌。

主要特点和应用场景

‌结构简单、体积小、重量轻‌：气动对夹衬胶蝶阀结构简单，安装尺寸小，便于维护和拆卸‌。

‌流量调节功能‌：在完全开启时，具有较小的流阻；在开启在大约15°至70°之间时，又能进行灵敏的流量控制‌。

‌密封性能良好‌：由于蝶阀阀板的运动带有擦拭性，适用于带悬浮固体颗粒的介质，且密封材料有丁晴橡胶、氟橡胶等，具有良好的密封性能。

‌广泛的应用领域‌：广泛用于石油、化工、水处理、电力、医药、食品等行业，适用于流体自动控制或调节控制‌。

具体型号和标准

气动对夹式衬胶蝶阀‌是其中的一种具体型号，具有以下特点：

‌环保材料‌：尼龙涂层与环氧树脂涂层相结合，符合环保要求。

‌流量系数大、流阻小‌：在额定压力下实现零泄漏。

‌结构简单、维修方便‌：采用半轴无销连接，维修拆卸极为方便，蝶板有自动对中功能，实现蝶板与阀座过盈配合。

‌双向密封‌：阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。

这些特点使得气动对夹衬胶蝶阀在各种工业应用中表现出色，特别是在需要快速启闭和调节的场合
