气动对夹蝶阀

气动对夹蝶阀概述

气动执行机构、蝶板、密封性能

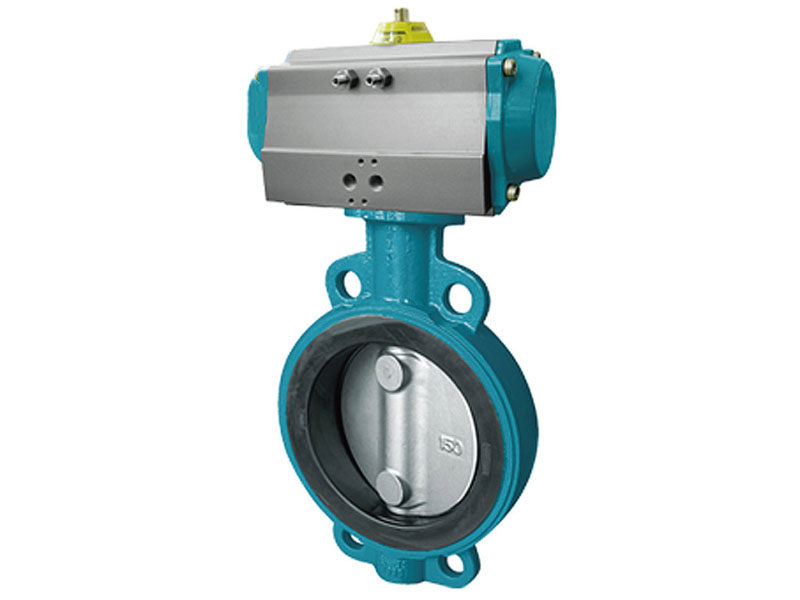

‌气动对夹蝶阀‌是一种在工业管道中广泛应用的阀门，采用气动执行机构控制阀门的开关，具有结构简单、操作方便、密封性能好等特点。它由阀体、阀板和气动执行机构组成，阀体一般采用铸铁或不锈钢材料制造，具有强度高、耐腐蚀等特点；阀板采用金属或橡胶材料制造，通过阀杆与气动执行机构相连接。

工作原理

当气动执行机构接收到控制信号后，气缸内的活塞会产生运动，通过阀杆将阀板推向阀体内，当阀板与阀座接触时，阀门处于关闭状态。反之，当接收到反向的控制信号后，活塞会产生相反的运动，将阀板拉离阀座，阀门处于开启状态。通过控制气动执行机构的运动，可以实现阀门的开关控制。

应用领域

气动对夹蝶阀广泛应用于化工、电力、冶金、石油、食品等工业领域的管道系统中。其主要用途包括流体控制、流量调节和流体切断。在化工行业中，气动对夹蝶阀用于控制流体的流量和压力；在电力行业中，用于控制输送煤粉、水蒸气和其他介质的管道系统；在石油行业中，用于控制油品的流量和压力，确保管道系统的安全运行‌。

优缺点

‌优点‌：

‌结构简单‌：气动对夹蝶阀结构紧凑，体积小，安装方便。

‌操作方便‌：采用气动执行机构，操作简单快捷。

‌密封性能好‌：具有良好的密封性能，适用于各种流体控制需求。

‌适应性强‌：适用于多种工业环境，维护方便。

‌

缺点‌：

‌适用压力范围有限‌：通常适用于中低压环境。

‌耐高温性能有限‌：在高温环境下需选择特殊材料。

综上所述，气动对夹蝶阀因其结构简单、操作方便、密封性能好等优点，在工业生产中得到了广泛的应用。
