气动薄膜执行机构

弹性膜片、推杆、阀心

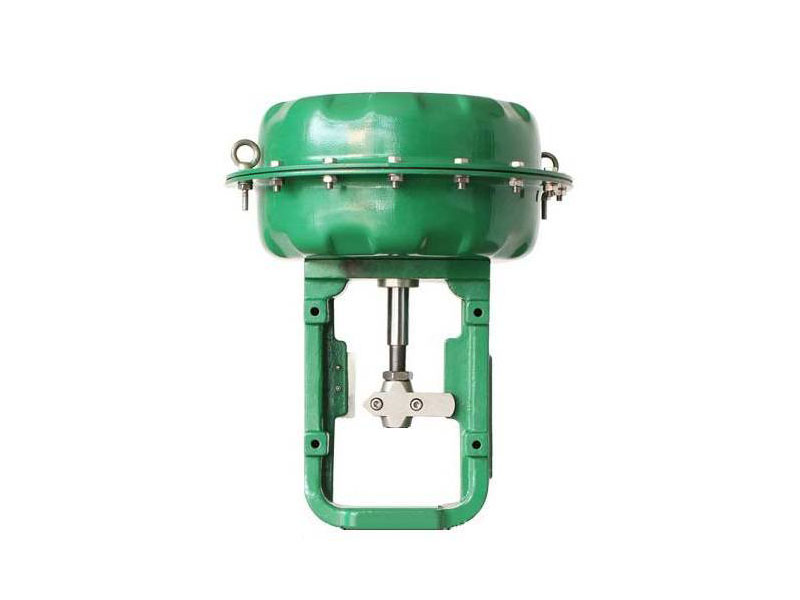

‌气动薄膜执行机构‌是一种常用的气动执行机构，其主要由弹性薄膜、压缩弹簧和推杆组成。它通过弹性膜片将输入气压转变为对推杆的推力，进而使阀心产生相应的位移，从而改变阀的开度‌。

工作原理

气动薄膜执行机构的工作原理是将控制器输出的信号转换为控制阀阀杆的直线位移或阀轴的角位移。执行机构提供推动力或推动力矩，用于克服不平衡力、阀压紧力和摩擦力等，使位移量与输入信号成比例变化‌。

结构组成

气动薄膜执行机构的主要组成部分包括：

‌弹性薄膜‌：将输入气压转换为推力。

‌压缩弹簧‌：提供额外的支撑和稳定性。

‌推杆‌：传递推力，使阀心产生位移。

‌阀心‌：通过位移改变阀的开度‌。

应用场景

气动薄膜执行机构适用于需要精确控制流量和压力的场合，如工业自动化控制系统、流体控制系统中。由于其结构简单、维护方便，广泛应用于各种需要气动控制的设备和系统中。
