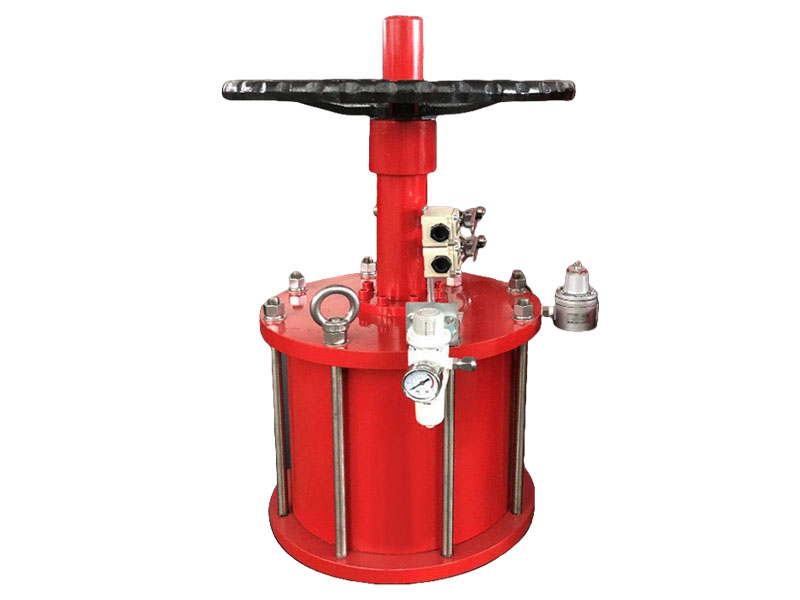

直行程气动执行器带顶装手动

活塞式、直行程、气动执行器概述

‌活塞式直行程气动执行器‌是一种利用压缩空气推动活塞进行直线运动的装置，能够将气动能转换为机械力，用于控制阀门、闸门、挡板门等直行程装置的开闭或其他机械装置的直线运动‌。

工作原理

气动直行程执行器的工作原理主要包括以下四个步骤：

‌进气‌：压缩空气通过电磁阀或手动阀控制进入气缸的进气口。

‌推杆‌：压缩空气推动活塞在气缸内产生直线运动，活塞杆随之运动。

‌排气‌：当活塞运动到行程末端时，电磁阀或手动阀切换，连接排气口，将气缸内的空气排出。

‌回程‌：在某些情况下，气缸可能需要双向运动。此时，通过控制另一侧的电磁阀或手动阀来实现活塞的回程‌。

结构组成

气动直行程执行器主要由以下部件组成：

‌缸体‌：容纳活塞和压缩空气的主体部件。

‌活塞‌：可移动部件，将气动能转换为机械力。

‌活塞杆‌：连接活塞与被控制装置的部件，传递机械力。

‌缸盖‌：封闭缸体的部件，设有进气口和排气口。

‌电磁阀或手动阀‌：控制气体的进出。

‌端盖‌：封闭活塞杆端部的部件，设有密封装置。

分类

气动直行程执行器可以根据以下几种方式进行分类：

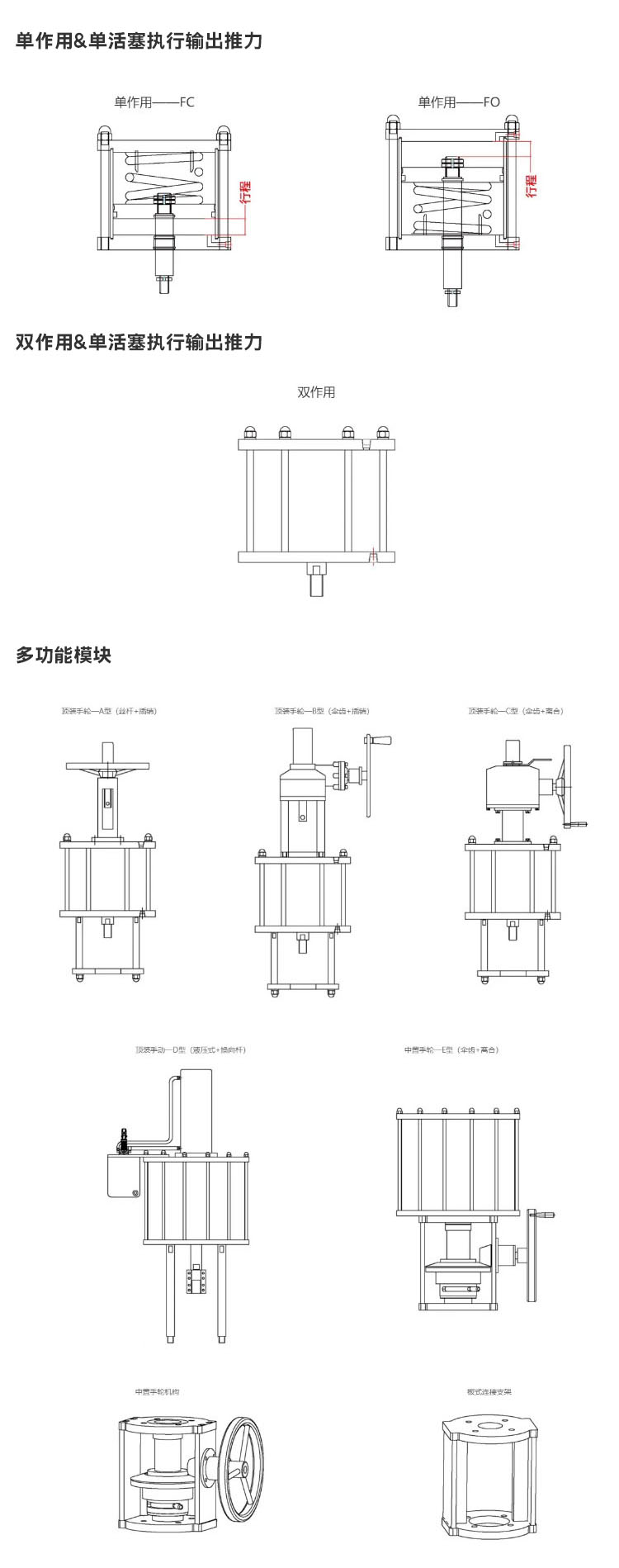

‌作用行程‌：分为单作用和双作用。单作用执行器只在进气或排气作用下完成一个方向的行程，双作用执行器可在进气和排气作用下完成两个方向的行程。

‌活塞结构‌：分为活塞式、膜片式、柱塞式和齿条式等。活塞式执行器结构简单、维修方便，但摩擦力较大；膜片式执行器行程短、响应速度快，但耐压性较差；柱塞式执行器推力大、结构紧凑，但密封性要求高；齿条式执行器可获得较大的推力，但传动效率较低。

‌安装方式‌：分为立式、卧式和吊装式等。立式执行器安装空间小，但易积存液体；卧式执行器安装稳定，但占地面积大；吊装式执行器适用场合灵活，但对安装空间要求较高。

应用领域

气动直行程执行器广泛应用于各个工业领域：

‌工业自动化控制‌：用于控制阀门、闸门、挡板门等直行程装置的开闭，实现管道介质的流量控制、压力控制或温度控制等。

‌机械制造‌：用于控制机械手、送料机、夹具等。
