GW拨叉式执行器

GW拨叉式执行器概述

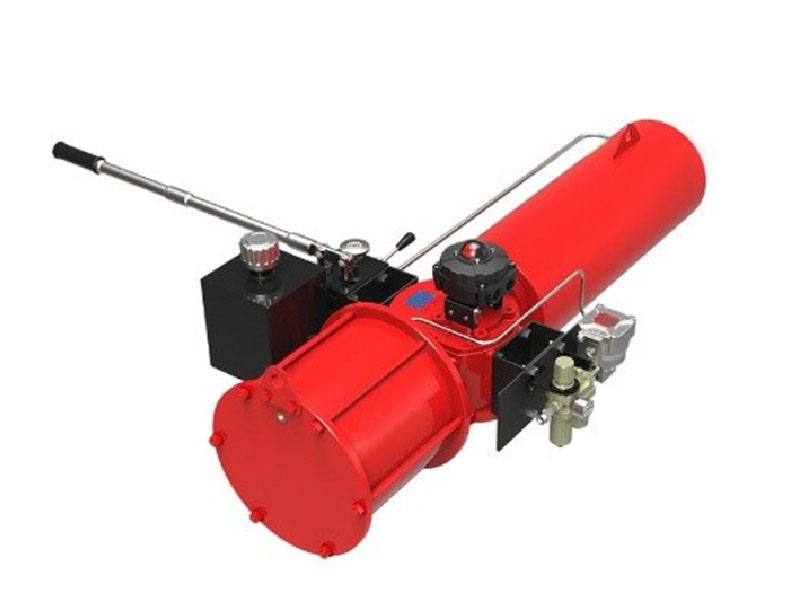

‌GW拨叉式气动执行器‌是一种角行程活塞式执行机构，适用于90°转角的阀门（如球阀、蝶阀、旋塞阀）的开关切断或计量控制。其工作原理是通过压缩空气进入气缸，推动活塞作直线运动，利用活塞销与拨叉U型槽设计将活塞的直线运动转化为拨叉的旋转运动，从而带动输出轴转动，实现对阀门的控制。

工作原理

拨叉式气动执行器的工作原理如下：

‌压缩空气进入气缸‌：推动活塞作直线运动。

‌活塞运动‌：通过活塞销与拨叉U型槽设计，将活塞的直线运动转化为拨叉的旋转运动。

‌拨叉旋转‌：带动输出轴转动，实现对阀门的控制。

类型和结构

拨叉式气动执行器按照作用类型可分为：

‌单作用拨叉式气动执行器‌：开关动作只有开动作由气源驱动，关动作由弹簧复位。

‌双作用拨叉式气动执行器‌：开关动作都由气源驱动，没有弹簧部分。

按照结构的不同，可分为：

‌单气缸活塞式‌：结构简单，适用于中小扭矩需求。

‌双气缸活塞式‌：提供更高的扭矩输出，适用于大功率需求。

应用领域

拨叉式气动执行器在石油、化工、电力、冶金、制药、食品、水处理、市政给排水、天然气、造纸、电子工业、楼宇、机械设备配套等领域均有广泛应用。

优势和特点

‌高扭矩输出‌：适合大功率应用，提供更高的扭矩输出。

‌长寿命‌：光滑耐磨的轴套和多点导向密封设计，大幅降低摩擦，使用寿命可达100万次以上‌。

‌节能环保‌：耗气量小，节能环保，减轻压缩机工作量。

‌体积小、重量轻‌：便于安装和维护。

‌工作速度快‌：相对于同扭矩齿轮齿条式气动执行器，工作反应速度更快。
