拨叉式气动执行器

拨叉式气动执行器概述

程活塞式执行机构、90°转角阀门控制

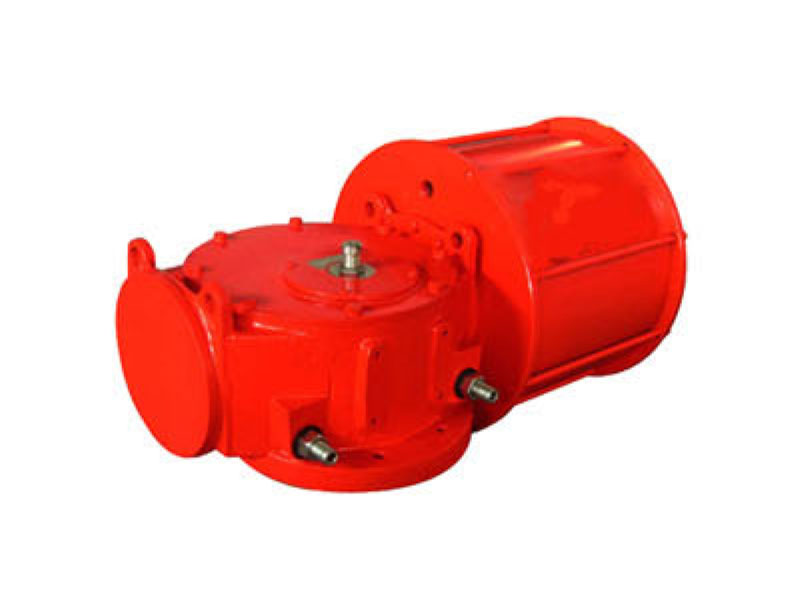

‌拨叉式气动执行器‌是一种程活塞式执行机构，适用于90°转角的阀门（如球阀、蝶阀、旋塞阀）的开关切断或计量控制。其工作原理是通过压缩空气进入气缸，推动活塞作直线运动，利用活塞销与拨叉U型槽设计将活塞的直线运动转为拨叉的旋转运动，拨叉旋转带动输出轴转动，从而实现对阀门的控制‌。

拨叉式气动执行器通常指的是结构为“单气缸双活塞-变扭矩拨叉式”气动执行器。这种结构的设计使得拨叉式气动执行器在提供高扭矩输出方面具有显著优势，特别是在大口径和大扭矩场合，如进口气动球阀、蝶阀、旋塞阀等。

拨叉式气动执行器按作用类型可分为单作用和双作用两种。双作用拨叉式气动执行器的开关动作都是由气源驱动完成的，而单作用拨叉式气动执行器的开动作由气源驱动，关动作为弹簧复位‌。此外，拨叉式气动执行器还可以根据需要选择不同的模块化设计，包括气动模块、液压模块和手动模块，以适应不同的工作环境和操作需求。
