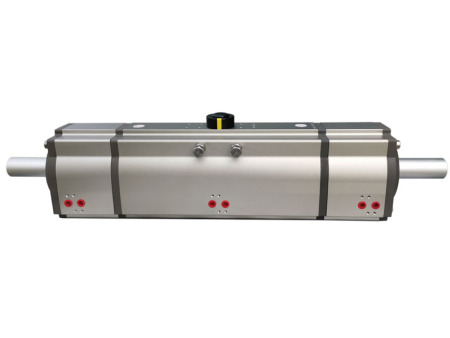

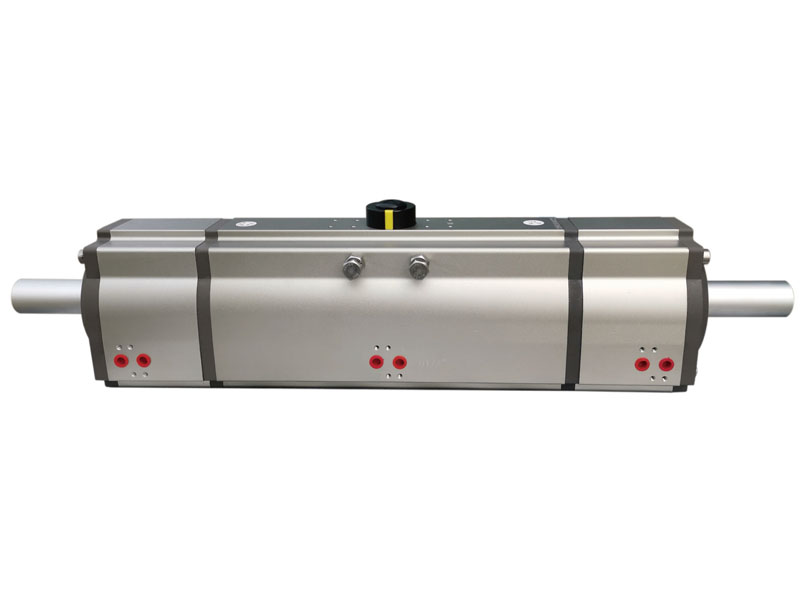

三段式气动执行器

双活塞齿轮齿条式结构、0°-45°-90°、0°-90°-180°

‌三段式气动执行器‌是一种特殊规格的气动执行机构，具有0°-45°-90°和0°-90°-180°的三位置操作方式。其工作原理是通过两个辅助活塞的移动产生机械限位，实现中间位置、全开位置和全关位置的控制。‌中间位置‌是通过气源同时进入两个端口，迫使辅助活塞移动，推杆作为机械限位使内部活塞定位在预定的中间位置；‌全开位置‌是通过气源同时进入两个端口，解除辅助活塞的限位，使内部活塞顺利到达全开位置；‌全关位置‌是通过气源进入一个端口，内部活塞向中间方向移动，到达全关位置。

三段式气动执行器的主要特点包括：

‌双活塞齿轮齿条式结构‌：这种结构使得执行器啮合，传动平稳，输出扭矩稳定。

‌紧凑设计‌：缸体为挤压铝合金，经硬质阳极氧化处理，表面质地坚硬，耐磨性强。

‌低摩擦设计‌：活塞内带机械导向和O型圈及轴承，避免非金属和金属接触，减少了摩擦系数。

‌双向行程调节‌：执行器的形成角度可以在范围内调整，如0°~45°~90°、0°~90°~180°等。

‌高精度齿轮和齿条‌：啮合间隙小，精度高，输出功率大。

三段式气动执行器广泛应用于定量装车、定量罐装系统等需要对阀门进行分程控制的场合。例如，在定量装车系统中，通过三段式气动执行器可以实现阀门的精确控制，确保装车量的准确性。
